Layouts for topological representations#
import os
import matplotlib as mpl
import matplotlib.pyplot as plt
import nngt
nngt.seed(0)
# set matplotlib backend depending on the library
mpl_backend = mpl.get_backend()
if nngt.get_config("backend") in ("graph-tool", "igraph"):
if mpl_backend.startswith("Qt4"):
if mpl_backend != "Qt4Cairo":
plt.switch_backend("Qt4Cairo")
elif mpl_backend.startswith("Qt5"):
if mpl_backend != "Qt5Cairo":
plt.switch_backend("Qt5Cairo")
elif mpl_backend.startswith("GTK"):
if mpl_backend != "GTK3Cairo":
plt.switch_backend("GTK3Cairo")
elif mpl_backend != "cairo":
plt.switch_backend("cairo")

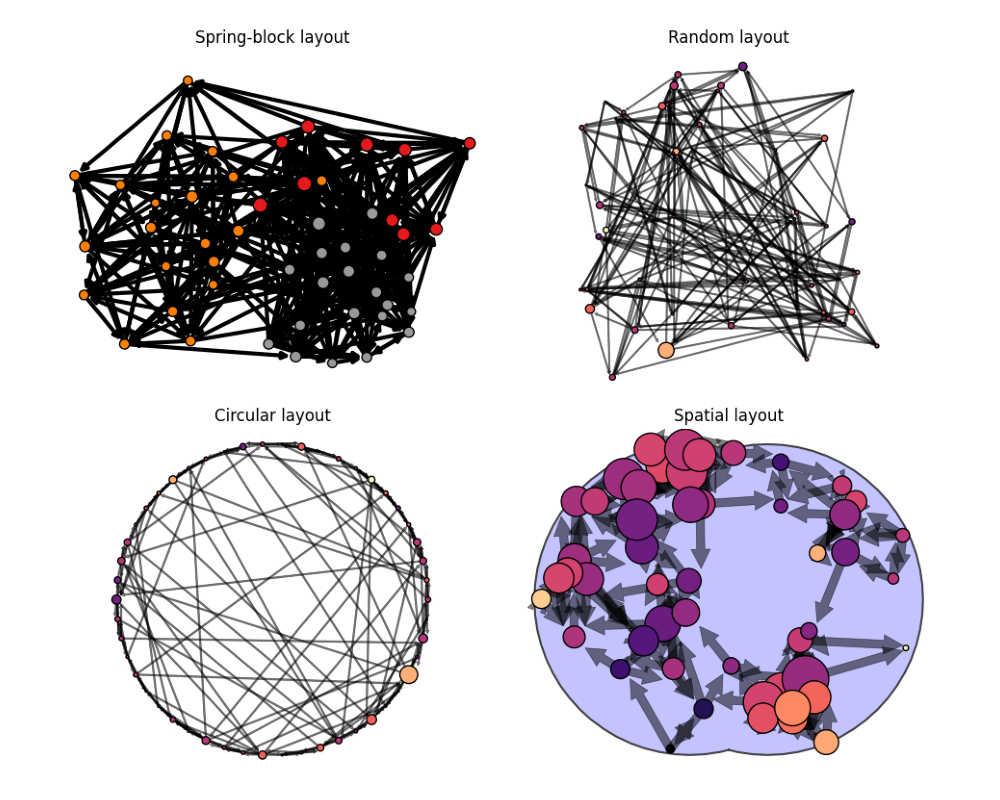

# prepare figure and parameters
_, axes = plt.subplots(2, 2, figsize=(10, 8))
num_nodes = 50
# spring-block layout for structured graph
room1 = nngt.Group(10)
room2 = nngt.Group(20)
room3 = nngt.Group(20)
names = ["R1", "R2", "R3"]
struct = nngt.Structure.from_groups((room1, room2, room3), names)
g = nngt.Graph(structure=struct)
for room in struct:
nngt.generation.connect_groups(g, room, room, "erdos_renyi", avg_deg=5)
nngt.generation.connect_groups(g, (room1, room2), struct, "erdos_renyi",
avg_deg=3, ignore_invalid=True)
nngt.generation.connect_groups(g, room3, room1, "erdos_renyi", avg_deg=5)
nngt.plot.library_draw(g, tight=False, axis=axes[0, 0], show=False)
axes[0, 0].set_title("Spring-block layout")
# random layout
sw = nngt.generation.watts_strogatz(4, 0.3, nodes=num_nodes)
betw = nngt.analysis.betweenness(sw, "node")
nngt.plot.draw_network(sw, nsize=betw, ncolor="out-degree", axis=axes[0, 1],
tight=False, show=False)
axes[0, 1].set_title("Random layout")
# circular layout for small-world networks
nngt.plot.draw_network(sw, nsize=betw, ncolor="out-degree", layout="circular",
axis=axes[1, 0], show=False, tight=False)
axes[1, 0].set_title("Circular layout")
# spatial layout
c1 = nngt.geometry.Shape.disk(100)
c2 = nngt.geometry.Shape.disk(100, centroid=(50, 0))
shape = nngt.geometry.Shape.from_polygon(c1.union(c2))
npos = shape.seed_neurons(num_nodes)
g = nngt.generation.distance_rule(10, shape=shape, nodes=num_nodes, avg_deg=5)
cc = nngt.analysis.local_clustering(g)
nngt.plot.draw_network(g, ncolor=cc, axis=axes[1, 1], tight=False, show=False)
axes[1, 1].set_title("Spatial layout")
plt.tight_layout()
# save figure
fname = os.getcwd() + "/layouts.png"
plt.savefig(fname)
plt.switch_backend(mpl_backend)
img = plt.imread(fname)
_, ax = plt.subplots(figsize=(10, 8))
ax.imshow(img)
ax.axis('off')
plt.tight_layout()
plt.show()
try:
os.remove(fname)
except:
pass
Note that the last lines are just a little trick to make the figure be
automatically detected by Sphinx-gallery. For normal use cases you can just
do a regular plt.show()
.
Total running time of the script: ( 0 minutes 3.554 seconds)
